大尺寸贴附机/邦定机

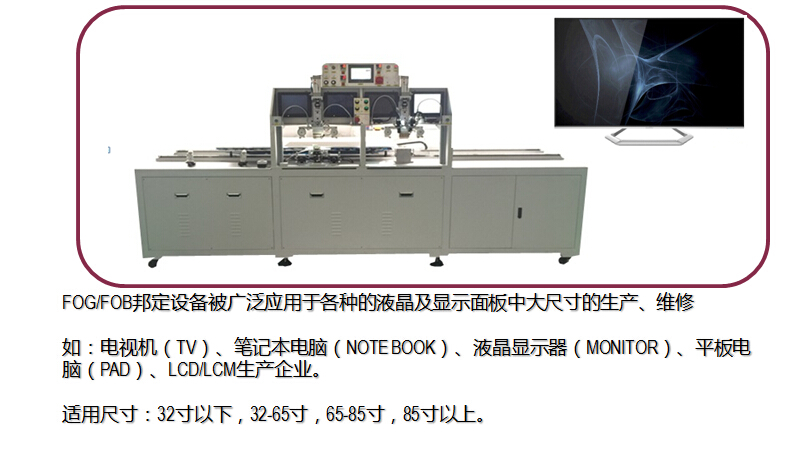

TV液晶屏FOG/FOB邦定机

产品说明:

用途:适用于TV面板的TAB邦定,解决亮线、缺线等故障维修。

实际工艺:COF与液晶屏FOG/FOB邦定

邦定原理:利用CCD将线路放大后,手动调节三轴对位后热压邦定

邦定优点:FOG和FOB邦定工艺在同一平台上由两个独立的压头完成,两组邦定工艺参数可独立设定。

BKS-TABH965-F双头液晶屏COF邦定机
邦定机金属粉末涂刷工艺:

因为银粉颗粒在形状、密度和带电荷量方面与粉末颗粒不一样,在喷涂时会造成分离而影响上粉。用邦定机将粉末涂料与银粉进行粘接,能够明显提高金属粉末涂料的喷涂稳定性与上粉率。

  邦定是否充分对涂膜表面金属效果有直接影响,主要表现是相同用量的金属颜料出现不同金属效果的涂膜表面。

  邦定温度的影响:要是邦定机邦定温度不够高,粉末颗粒软化不充分,表面吸附力就会小,金属颜和底粉不能充分的粘结一起,从而影响金属粉末涂料的邦定效果,所以要按照底粉的不同而选择不同的邦定温度。



咨询热线:13923472168

产品简介

■采用进口电、气配件及日本PLC控制器

■人机界面触摸屏系统,可储存多个产品参数及显示实际温度曲线。

■ 内置真空吸咐系统,热压头高精度水平调节装置。

■ X,Y轴伺服(步进)控制载台移动,可设多个IC点坐标。

■配备日本高清晰度上下对位系统及自带光源系统,有效的保证产品对位的精准对位。

■高精度BKS脉冲控温系统,可设定多段加热并具有温度及时补偿功能,有效的确保温度的精确性

■  应用范围:适用于12-85英寸TFT的TAB,FPC与LCD和PCB组合的热压邦定。


程序控制
PLC控制器+BKS自主软体
视觉系统
上下CCD,镜头+光源+TFT显示器
温度设置
RT-399°C
平台移动
X,Y轴移动,坐标可设
热压时间
1-99s(触摸人机界面中设定)
走带方式
铁氟龙或硅胶皮手动走带
压力设置
0.1-0.4mpa(精密调压阀调节)
热 电 偶
K型
热压精度
±10um(视FPC或TAB受热后的扩张度)
LCD规格
85″(可订制机台)
加热方式
脉冲式加热、恒温式加热(可选)
工作台尺寸
2100*1200mm (可订做)
电    源
AC220V±10%   50/60HZ  3.2KW
压头尺寸
Max:100×2mm(可订做)
气    源
0.5-0.7Mpa、干燥气源
设备重量
约500KG
操作环境
23℃±5℃,防尘洁净室
外型尺寸
(L)3600mm X (W)1800mm X (H)1680mm
