Large size attaching machine / bonding machine

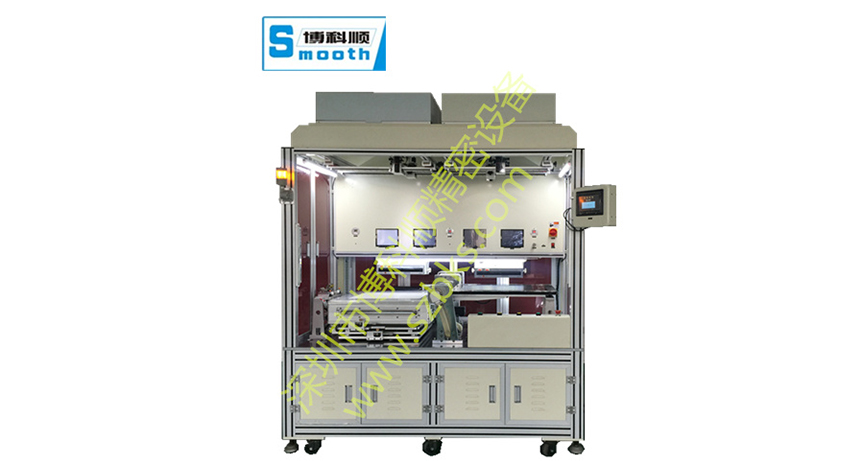

BKS-TH6系列 网板贴附机
用途:适合各种尺寸片状膜材软对软或软对硬贴合。
实际对应贴附材料:OCA光学胶、固态胶、PET膜、纳米膜、触控屏Film材贴合。
贴附原理:网箱表面吸咐膜材,通过下方滚轮移动进行贴附。
贴附优点:可贴极薄的膜材,倘若普通膜材贴附却可将滚轮初接触时所产生的压痕降到最小。
网版贴合机的调试步骤:
1、开启设备电源,此洞电脑,翻开软件。
2、承认翻板复位方位固定(原点感应器方位正确且已锁紧)
3、可通过调整翻板固定板上的顶紧螺杆和拉紧螺母调整翻板的平面。翻板面应于网版面平行;调整滚轮滚过的面与翻板平行;依据产品厚度调整与网板之间的空隙(Z轴马达)使上下片间距在0.5-3mm之间,在滚轮顶起的行程范围内视贴合作用而定。
4、翻板左翻,复位。把产品放置在网板上,调整相机扩大倍数,使左右一致(可在参数设置页面内时间测量左右相机的视域尺度持平)。调整聚焦,光圈使图画清晰、对比度高,紧闭相机。
5、X/Y/R在电机操控页面点击“”按钮,网板将主动停留在中心方位。
进入软件参数设置界面,取工作区域方位保存(用鼠标拉动选框,选定放置产品的区域如上图绿色虚线框),并保存工作区域。
6、回主操作页面,进入靶标选项,运用型图东西取靶标图画(可沿对比分明的产品分界线边际,并少留出些缝隙)。完结后保存至硬盘。点靶标下面“”按钮,载产品的网板横向重复一次移动后(赤色搜图框跟随),提示校准成果,承认保存。
7、在网板上显示产品放置方位,可运用薄膜定位片两头定位,以便利放置。参照产品放置调整滚轮开始方位,在参数页面设置滚贴长度(可运用滚贴测验查看滚轮滚过面是否适合产品方位)。
8、在产品的表面粘一条双面胶,翻板右翻、吸合,运用侧滚贴测验将产品粘在翻板上以此运用定位片定位左片方位。依照左右片当前的方位运用胶膜封板。吸真空查看翻板真空是否达到设定值(设定值建议低于-40kpa)
9、回生产页面,选择主操作按钮下面的“”,然后点击“开始”按钮。依照提示承认前序进程已做完,确认。在靶标页面抓取左片靶标(如显示方位不正确,先在设置页面选取并保存左片工作区方位)。按下发动按钮,翻板右翻,主动将产品放置到右侧网板上。产品在右侧如果能找到准确的靶标(赤色搜图框),提示校对已完结。如不能找到靶标,复位在校对形式下重新取右片靶标,重复一次校准进程。校准完结后人工补偿值清零。
10、在生产页面,取消校对形式。点“开始”。放产品左片在翻板上,重新抓取靶标。放右片在网板上。运用双面胶测验贴合作用。如右少量误差,设置偏移量纠正至贴合符合规范。调整恰当的网板真空及滚轮压力测验贴合作用。
产品简介
型号说明
BKS-TH60 网板贴附机(适合尺寸200*300mm以内)
BKS-TH62 网板贴附机(适合尺寸500*500mm以内)
BKS-TH66 网板贴附机(适合尺寸1400*800mm以内)
定位方式:
1、人工靠边定位(基本型)
2、CCD辅助定位(标准型)
3、CCD自动对位(高配型)
